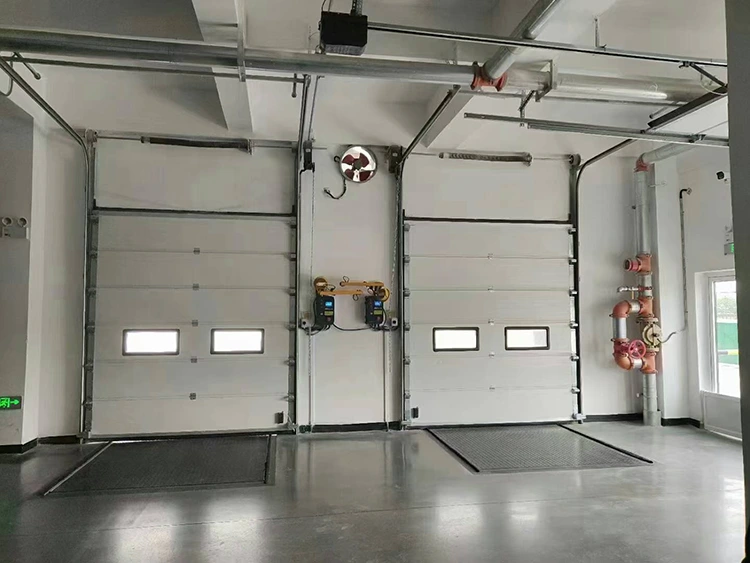

ประตูลิฟท์แนวตั้ง

ประตูลิฟต์แนวตั้งเป็นระบบประตูอุตสาหกรรมที่แผงประตูเคลื่อนที่ในแนวตั้งไปตามผนังโดยมีรางแนวตั้งนำทาง คุณลักษณะที่โดดเด่นที่สุดของมันคือ เมื่อเปิด แผงประตูจะวางชิดกับผนังเหนือช่องเปิดพอดี ทำให้พื้นที่ใต้เพดานปราศจากรางแนวนอนหรือส่วนประกอบที่แขวนอยู่

การใช้งานทั่วไป:

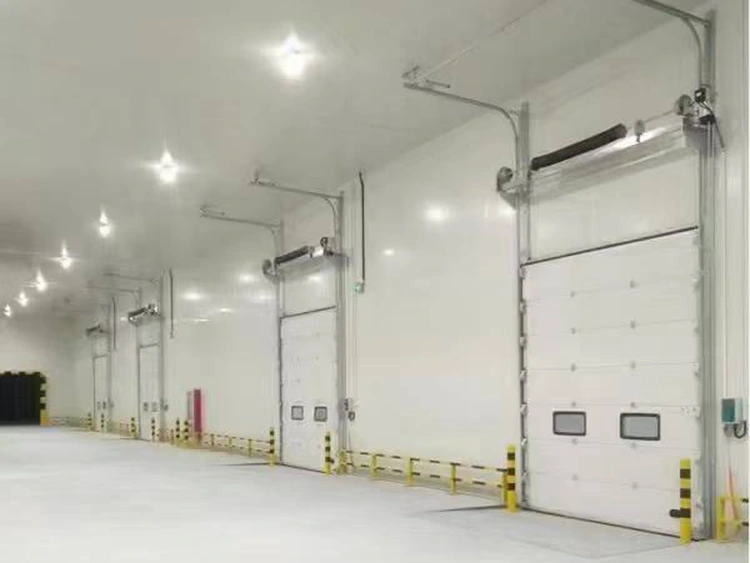

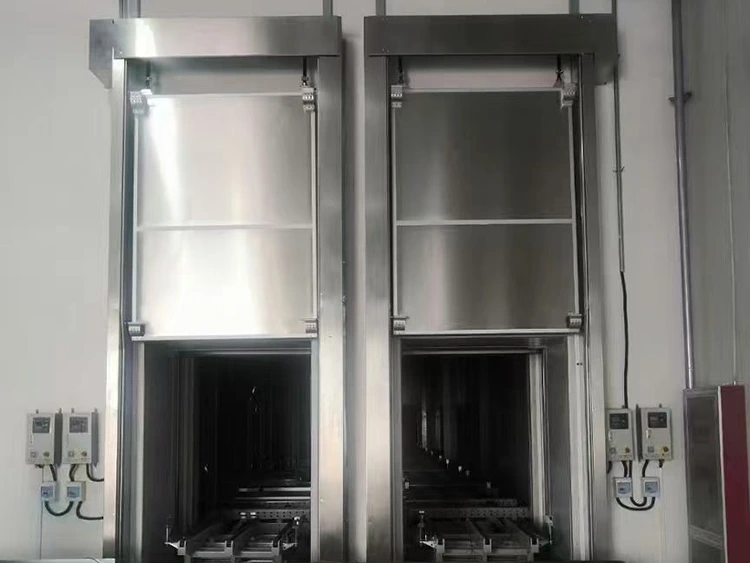

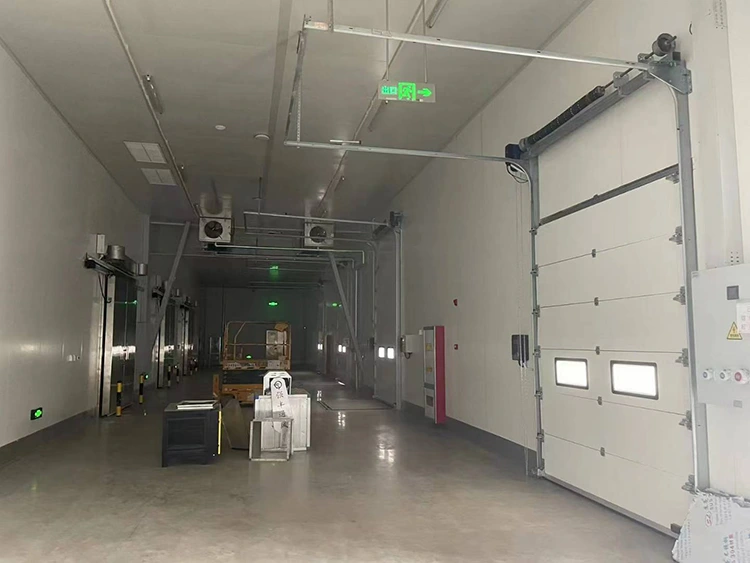

คลังสินค้าขนย้ายโลจิสติกส์แบบโซ่เย็น ตู้แช่แข็ง และห้องเย็น

โรงงานแปรรูปอาหารและครัวกลาง

โรงซ่อมรถยนต์และบูธพ่นสี/สเปรย์

ศูนย์กระจายสินค้าโลจิสติกส์และท่าเทียบเรือ

โรงงานประกอบอุปกรณ์ขนาดใหญ่

สถานีดับเพลิงและอู่ซ่อมรถสำหรับยานพาหนะเฉพาะทาง

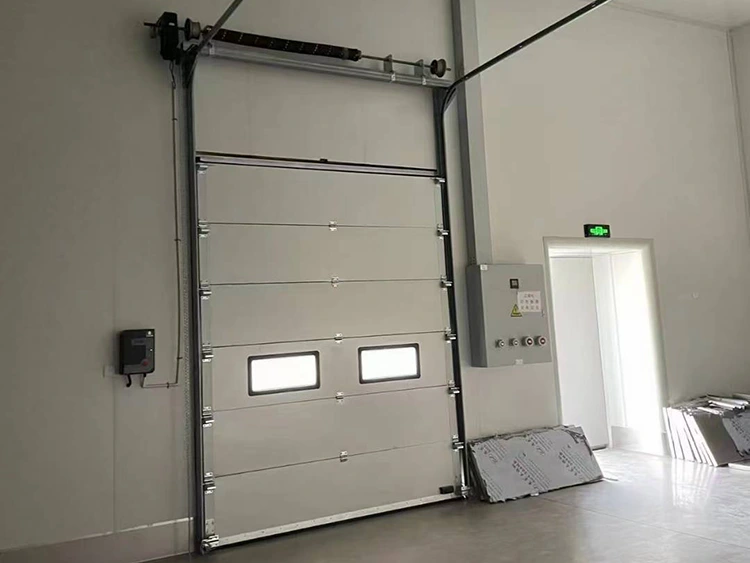

องค์ประกอบโครงสร้างและหลักการทำงาน

องค์ประกอบโครงสร้าง

แผงประตู: ประกอบด้วยโลหะภายในและภายนอก (เหล็ก สแตนเลส หรืออลูมิเนียมอัลลอยด์) และแกนภายใน (โฟมโพลียูรีเทน โพลีสไตรีน หรือรังผึ้งอลูมิเนียม) โดยทั่วไปความหนาจะมีตั้งแต่ 40 มม. ถึง 150 มม. โดยเลือกตามความต้องการของฉนวนความร้อนและความแข็งแรงของโครงสร้าง

รางแนวตั้ง: รางเหล็กชุบสังกะสีรูปตัว C หรือรูปตัว U สำหรับงานหนัก ติดตั้งในแนวตั้งบนผนังขนาบช่องเปิดประตู มีการยึดให้แน่นด้วยอุปกรณ์ติดตั้งแบบฝังหรือพุกเคมี และมีแถบเลื่อนหรือลูกกลิ้งนำทางภายใน

ระบบปรับสมดุล: ใช้สปริงทอร์ชั่นหรือตุ้มถ่วงเพื่อปรับสมดุลน้ำหนักของแผงประตู ช่วยให้มอเตอร์ทำงานโดยเอาชนะแรงเสียดทานเท่านั้น จึงช่วยลดการใช้พลังงาน

ระบบขับเคลื่อน: มอเตอร์เกียร์แบบติดตั้งด้านข้างที่ติดตั้งอยู่บนเพลาทอร์ชั่นสปริง หรือชุดจ่ายกำลังไฮดรอลิกที่ขับเคลื่อนดรัมเชือกลวด โดยทั่วไปกำลังของมอเตอร์จะอยู่ในช่วงตั้งแต่ 1.5kW ถึง 5.5kW ขึ้นอยู่กับขนาดและน้ำหนักของประตู

ส่วนประกอบการซีล: มีการติดตั้งแถบยางทนต่อสภาพอากาศรอบขอบแผงประตู ในขณะที่ซีลแบบพองได้ (แบบถุงลมนิรภัย) ที่ด้านล่างจะบีบอัดกับพื้นเมื่อปิด ป้องกันการหมุนเวียนของอากาศและฝุ่นละออง

กล่องควบคุม: รวมตัวควบคุมมอเตอร์, ไดรฟ์ความถี่แปรผัน (VFD), รีเลย์นิรภัย และอินเทอร์เฟซสัญญาณ รองรับการทำงานของปุ่มกดภายใน รีโมทคอนโทรล เซ็นเซอร์ และการสื่อสารระยะไกล

หลักการทำงาน

มอเตอร์ขับเคลื่อนการหมุนของดรัม โดยดึงแผงประตูขึ้นไปตามรางโดยใช้เชือกลวดหรือโซ่ ในระหว่างการลง ประตูจะลดระดับลงอย่างนุ่มนวลผ่านการกลับตัวของมอเตอร์หรือแรงโน้มถ่วง ประตูสามารถหยุดได้ทุกความสูง โดยมีตำแหน่งที่แม่นยำซึ่งควบคุมโดยลิมิตสวิตช์หรือตัวเข้ารหัส

ประเภทหลักและคู่มือการเลือก

ขึ้นอยู่กับสถานการณ์การใช้งานที่แตกต่างกันและความต้องการของลูกค้าประตูลิฟท์แนวตั้งสามารถจำแนกได้เป็นประเภทดังต่อไปนี้:

ช่วงขนาดมาตรฐาน

• ความกว้างประตู:≤8,000มม. (ขนาดที่กำหนดเองสำหรับการใช้งานพิเศษ)
• ความสูงของประตู:≤6,000มม. (ช่องเปิดที่ใหญ่ขึ้นต้องใช้การยกแบบแบ่งส่วนหรือแบบรวม)
• น้ำหนักแผงเดี่ยวสูงสุด:ประมาณ 1,500 กก. (สมดุลด้วยระบบถ่วงน้ำหนักหรือสปริงทอร์ชั่นสำหรับงานหนัก)

เงื่อนไขการติดตั้งและข้อกำหนดทางวิศวกรรม

ประตูลิฟท์แนวตั้งมีข้อกำหนดเฉพาะสำหรับโครงสร้างอาคารและเงื่อนไขการติดตั้ง ปัจจัยเหล่านี้จะต้องได้รับการยืนยันล่วงหน้าในระหว่างขั้นตอนการวางแผนอาคารหรือการปรับปรุงใหม่

การกวาดล้าง Headroom ขั้นต่ำ:

ความลึกของผนังทั้งสองด้านของช่องเปิด:

ความสามารถในการรับน้ำหนักเหนือการเปิดประตู:

ข้อกำหนดระดับพื้น:

ข้อกำหนดด้านพาวเวอร์ซัพพลาย:

การสำรวจไซต์มืออาชีพโดย Lynxcool:

Lynxcool ให้บริการประเมินการติดตั้งอย่างมืออาชีพโดยใช้เครื่องวัดระยะด้วยเลเซอร์ เครื่องสแกนผนัง และระดับความแม่นยำเพื่อประเมินสภาพไซต์งานอย่างแม่นยำ ก"รายงานยืนยันสภาพการติดตั้งการเปิดประตู"มีให้หลังจากการตรวจสอบแล้ว หากเงื่อนไขที่มีอยู่ไม่เป็นไปตามข้อกำหนด Lynxcool สามารถเสนอคำแนะนำในการปรับเปลี่ยนโครงสร้างและวิธีแก้ปัญหาทางเทคนิคได้

ระบบควบคุมและอุปกรณ์เสริมเสริม

การกำหนดค่าการควบคุมมาตรฐาน:

กล่องควบคุมภายในเครื่อง (ปุ่ม Start/Stop/Emergency Stop, ไฟแสดงสถานะ)

รีโมทคอนโทรลไร้สายแบบใช้มือถือ (ช่วงที่มีประสิทธิภาพ ≥30m)

ลิมิตสวิตช์เชิงกล (ตำแหน่งขีดจำกัดบนและล่าง)

ตัวเลือกที่ปรับแต่งได้:

ไดรฟ์ความถี่ตัวแปร (VFD): ช่วยให้สตาร์ท/หยุดได้อย่างราบรื่น ลดการกระแทกทางกล และช่วยให้สามารถปรับความเร็วการยกได้ (โดยทั่วไป 0.15–0.3 ม./วินาที)

การควบคุมด้วยเซนเซอร์: ลูปการเหนี่ยวนำแม่เหล็กโลก, เรดาร์ไมโครเวฟ, ลำแสงนิรภัยอินฟราเรด

อินเทอร์เฟซแบบอินเตอร์ล็อค: เอาต์พุตสัญญาณหน้าสัมผัสแห้งสำหรับเชื่อมต่อกับอุปกรณ์ เช่น สายพานลำเลียง แท่นยก หรือม่านอากาศ

การตรวจสอบระยะไกล: อัปโหลดสถานะประตูไปยังแพลตฟอร์มคลาวด์ผ่านโมดูล 4G หรือ Wi-Fi ช่วยให้สามารถติดตามแอปมือถือและแจ้งเตือนการแจ้งเตือนได้

"ประตูในประตู" (ประตูประตู): ประตูทางเข้าขนาดเล็กที่รวมอยู่ในแผงประตูหลักสำหรับทางเดินเท้า ช่วยลดความถี่ในการเปิดประตูหลัก

การบำรุงรักษาและบริการหลังการขาย

การบำรุงรักษาตามปกติ:
แนะนำให้ทำการตรวจสอบทุกครึ่งปีเพื่อตรวจสอบการสึกหรอของลวดสลิง การวางแนวรางนำ และความแน่นของสลักเกลียว ควรทำความสะอาดแถบซีลและเคลือบด้วยสารป้องกันอย่างสม่ำเสมอ ควรหล่อลื่นแบริ่งและโซ่เป็นประจำทุกปีเพื่อให้การทำงานราบรื่น

การสนับสนุนการแก้ไขปัญหา:
ปัญหาทั่วไป เช่น ความต้านทานการเคลื่อนที่ของประตู มอเตอร์ร้อนเกินไป และความล้มเหลวของการควบคุมระยะไกล ได้รับการสนับสนุนโดยขั้นตอนการวินิจฉัยที่รวดเร็วและคำแนะนำด้านเทคนิคจากระยะไกล

นโยบายการรับประกัน:

• โครงสร้างประตู:รับประกัน 2 ปี
• อุปกรณ์ไฟฟ้า (มอเตอร์ ตัวควบคุม เซ็นเซอร์):รับประกัน 1 ปี
• ชิ้นส่วนที่สึกหรอ (แถบซีล ลูกกลิ้ง): ส่วนรองรับทดแทนที่มีราคาพิเศษ

บริการฉุกเฉิน:
Lynxcool ให้บริการตอบสนองอย่างรวดเร็วในเมืองใหญ่ในประเทศ พร้อมการสนับสนุนนอกสถานที่ภายใน48 ชม. มีการซ่อมแซมฉุกเฉินหรือโซลูชันการปิดผนึกชั่วคราวเพื่อลดเวลาหยุดทำงาน

เหตุใดจึงเลือกประตูลิฟต์แนวตั้ง Lynxcool

Lynxcool ไม่เพียงแต่เป็นผู้ผลิตประตูอุตสาหกรรมเท่านั้น แต่ยังเป็นผู้ให้บริการด้านวิศวกรรมที่เชี่ยวชาญด้านระบบทำความเย็นและโรงงานโซ่เย็นอีกด้วย การเลือกประตูลิฟท์แนวตั้ง Lynxcool หมายถึงการรับ:

โซลูชั่นวิศวกรรมบูรณาการ:
การออกแบบประตูประสานกับระบบฉนวนห้องเย็น อุปกรณ์ทำความเย็น และการดำเนินการด้านลอจิสติกส์ เพื่อป้องกันปัญหาความเข้ากันได้ระหว่างการติดตั้งและการใช้งาน

Qualified Installation Capability:
ด้วยคุณวุฒิการติดตั้งเครื่องกลและไฟฟ้าแบบมืออาชีพและใบรับรองการติดตั้งท่อแรงดัน GC2, Lynxcool รับประกันโครงสร้างที่เป็นไปตามข้อกำหนดและลดความเสี่ยงในการยอมรับ

ประสบการณ์โครงการที่กว้างขวาง:
หลังจากเสร็จสิ้นโครงการประตูอุตสาหกรรมหลายร้อยโครงการ Lynxcool เข้าใจมาตรฐานทางเทคนิคและข้อกำหนดการปฏิบัติงานของอุตสาหกรรมแปรรูปอาหาร ยา และโลจิสติกส์

การสนับสนุนบริการที่แปลเป็นภาษาท้องถิ่น:
Lynxcool ได้รับการสนับสนุนจากสำนักงานใหญ่ชิงเต่า โดยให้บริการครบวงจร รวมถึงการตรวจสอบไซต์ การออกแบบที่ปรับแต่งได้ การติดตั้ง การบำรุงรักษา และการสนับสนุนด้านเทคนิค

คำถามที่พบบ่อย (FAQ) เกี่ยวกับประตูลิฟต์แนวตั้ง

1. ประตูลิฟท์แนวตั้งคืออะไร?

A ประตูลิฟท์แนวตั้งเป็นระบบประตูอุตสาหกรรมที่แผงประตูจะเคลื่อนที่ในแนวตั้งไปตามรางติดผนังตรง และจอดเหนือช่องเปิดประตูโดยตรงเมื่อเปิดเต็มที่

ต่างจากประตูเหนือศีรษะแบบตัดขวางแบบดั้งเดิม ประตูลิฟต์แนวตั้งไม่จำเป็นต้องใช้ส่วนรางโค้งหรือแนวนอน ไม่มีส่วนประกอบแขวนอยู่ใต้เพดาน ช่วยให้สามารถใช้พื้นที่เหนือศีรษะในการติดตั้งระบบสายพานลำเลียง ไฟส่องสว่าง ท่อระบายอากาศ เครนสะพาน และอุปกรณ์อื่นๆ ได้อย่างเต็มที่

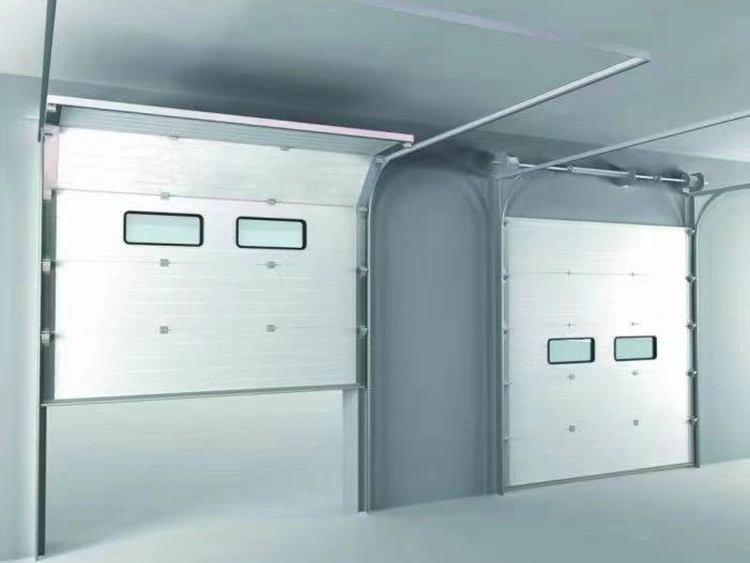

2. อะไรคือความแตกต่างระหว่างประตูลิฟต์แนวตั้งและประตูลิฟต์สูง?

ระบบประตูทั้งสองได้รับการออกแบบมาสำหรับอาคารที่มีเพดานสูง แต่การกำหนดค่ารางจะแตกต่างกัน:

กล่าวง่ายๆ ก็คือ กประตูยกสูงเป็นทางออกที่ประนีประนอมในขณะที่กประตูลิฟต์แนวตั้งช่วยให้ใช้พื้นที่เหนือศีรษะได้สูงสุด.

3. ประตูลิฟท์แนวตั้งมักใช้ที่ไหน?

เนื่องจากมีประสิทธิภาพในการใช้พื้นที่สูง ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม และเหมาะสมกับสภาพแวดล้อมที่มีความต้องการสูง ประตูลิฟต์แนวตั้งจึงถูกนำมาใช้กันอย่างแพร่หลายใน:

• สิ่งอำนวยความสะดวกโซ่เย็น รวมถึงห้องเย็นและโกดังตู้แช่แข็ง
• โรงงานแปรรูปอาหารและครัวกลาง
• ศูนย์กระจายสินค้าโลจิสติกส์และท่าเทียบเรือ
• โรงซ่อมรถยนต์และอู่ซ่อมรถ RV
• สถานีดับเพลิงและโรงจอดรถพิเศษ
• อาคารอุตสาหกรรมที่ต้องใช้เครนเหนือศีรษะหรืออุปกรณ์แขวนลอย

4. ต้องใช้พื้นที่เหนือศีรษะเท่าใดในการติดตั้งประตูลิฟต์แนวตั้ง

ข้อกำหนดหลักคือพื้นที่ส่วนหัวที่ชัดเจนเหนือช่องเปิดประตูควรเป็น:

ความสูงในการเปิดประตู + ขั้นต่ำ 500 มม

ตัวอย่าง:
สำหรับการเปิดประตูที่มีความสูง4 เมตรทางอาคารควรจัดให้มีอย่างน้อยระยะห่างเหนือศีรษะ 4.5 ​​เมตร.

ข้อกำหนดการติดตั้งเพิ่มเติม ได้แก่ :

• ขั้นต่ำพื้นที่ผนังแต่ละด้าน 300 มมสำหรับรางนำและฉากยึด
• ส่วนเบี่ยงเบนระดับพื้นภายใน±3มมเพื่อให้มั่นใจถึงประสิทธิภาพการปิดผนึกด้านล่างที่เหมาะสม

แนะนำให้สำรวจสถานที่โดยผู้เชี่ยวชาญก่อนการติดตั้งเพื่อยืนยันว่าโครงสร้างอาคารตรงตามข้อกำหนดหรือไม่

5. ประตูลิฟต์แนวตั้งติดตั้งระบบป้องกันความปลอดภัยอะไรบ้าง?

การกำหนดค่าความปลอดภัยมาตรฐานประกอบด้วย:

อุปกรณ์เบรกป้องกันการล้ม:
ล็อคแผงประตูอัตโนมัติในกรณีที่เชือกลวดหรือโซ่ขัดข้อง ป้องกันการล้มโดยไม่ตั้งใจ

การตรวจจับอุปสรรคและการกลับรายการอัตโนมัติ:
ขอบตรวจจับลมด้านล่างหรือขอบนิรภัยโฟโตอิเล็กทริกจะตรวจจับสิ่งกีดขวาง และหยุดและถอยหลังการเคลื่อนที่ของประตูทันที

การดำเนินการด้วยตนเองในกรณีฉุกเฉิน:
ระบบข้อเหวี่ยงหรือรอกโซ่แบบแมนนวลช่วยให้สามารถทำงานได้ในระหว่างที่ไฟฟ้าดับ

การป้องกันขีด จำกัด แบบคู่:
ลิมิตสวิตช์แบบเครื่องกลและอิเล็กทรอนิกส์ทำงานร่วมกันเพื่อป้องกันการทำงานเกินระยะ

ระบบความปลอดภัยเหล่านี้ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ภายใต้สภาวะที่ไม่คาดคิดต่างๆ

6. ประตูลิฟท์แนวตั้งควรดูแลรักษาอย่างไร?

ขั้นตอนการบำรุงรักษาที่แนะนำได้แก่:

• กำจัดฝุ่นและสิ่งแปลกปลอมออกจากรางนำทางเป็นประจำเพื่อรักษารางรถไฟให้สะอาด
• ตรวจสอบการสึกหรอและความตึงของลวดสลิงทุกสามเดือน
• หล่อลื่นแบริ่ง ลูกกลิ้ง โซ่ และส่วนประกอบที่เคลื่อนไหวอื่นๆ ทุกหกเดือน
• ตรวจสอบแถบซีลอย่างสม่ำเสมอและเปลี่ยนส่วนประกอบที่เก่าแล้วเมื่อจำเป็น
• ทำการทดสอบเครื่องชั่งด้วยตนเอง: ปลดสายไฟและยกประตูลงครึ่งหนึ่ง ประตูควรจะมั่นคงไม่ล้มหรือลุกขึ้น

การบำรุงรักษาที่เหมาะสมช่วยยืดอายุการใช้งานและลดการหยุดทำงานที่ไม่คาดคิด

7. ปัญหาและวิธีแก้ปัญหาประตูลิฟต์แนวตั้งทั่วไปคืออะไร?

สำหรับความล้มเหลวที่ซับซ้อน ควรติดต่อช่างเทคนิคบริการมืออาชีพเพื่อตรวจสอบและซ่อมแซม

8. ฉันจะรับโซลูชันและใบเสนอราคาประตูลิฟต์แนวตั้งแบบกำหนดเองได้อย่างไร

Lynxcool ให้การสนับสนุนโครงการอย่างสมบูรณ์ ได้แก่:

• การตรวจสอบสถานที่
• การออกแบบโซลูชัน
• การผลิตอุปกรณ์
• การติดตั้งและการว่าจ้าง
• บริการหลังการขาย

หากต้องการรับข้อเสนอและใบเสนอราคาที่กำหนดเอง โปรดระบุ:

• ขนาดเปิดประตู (กว้าง × สูง)
• ภาพถ่ายไซต์หรือภาพวาดทางสถาปัตยกรรม
• สภาพการทำงาน (อุณหภูมิ ข้อกำหนดด้านความสะอาด ฯลฯ)
• ข้อกำหนดพิเศษ (การออกแบบที่ป้องกันการระเบิด โครงสร้างสแตนเลส ระบบควบคุมแบบรวม ฯลฯ)

ทีมเทคนิคของ Lynxcool จะประเมินความต้องการของโครงการของคุณและจัดหาโซลูชันประตูลิฟต์แนวตั้งที่เหมาะสม
